| Производительность | 40–50 т/мес (480–600 т/год) |
|---|---|
| Технология | ВПФ — вакуумно-плёночная формовка (V-process) |
| Металлы | чугун, сталь, цветные металлы |
| Размеры опок | до 1000×1000×800 мм |
| Формовка | механизированная формовочная линия и формовочная карусель |
| Плавка | индукционная тиристорная печь 500 кг и печь сопротивления |
| Стержни | собственный стержневой участок |
| Обработка отливок | галтовочный барабан, дробемётная машина подвесного тупикового типа, камерная электропечь |
| Контроль качества | лабораторная установка химического анализа, вискозиметр |
| Занимаемая площадь | от 400 м² |
| Включает | литейный участок, механообработку, покраску, контроль качества |
Что даёт эта конфигурация
Полный цикл производства. От изготовления модели до готового изделия: формовка, плавка, заливка, очистка, механообработка, покраска и контроль качества.

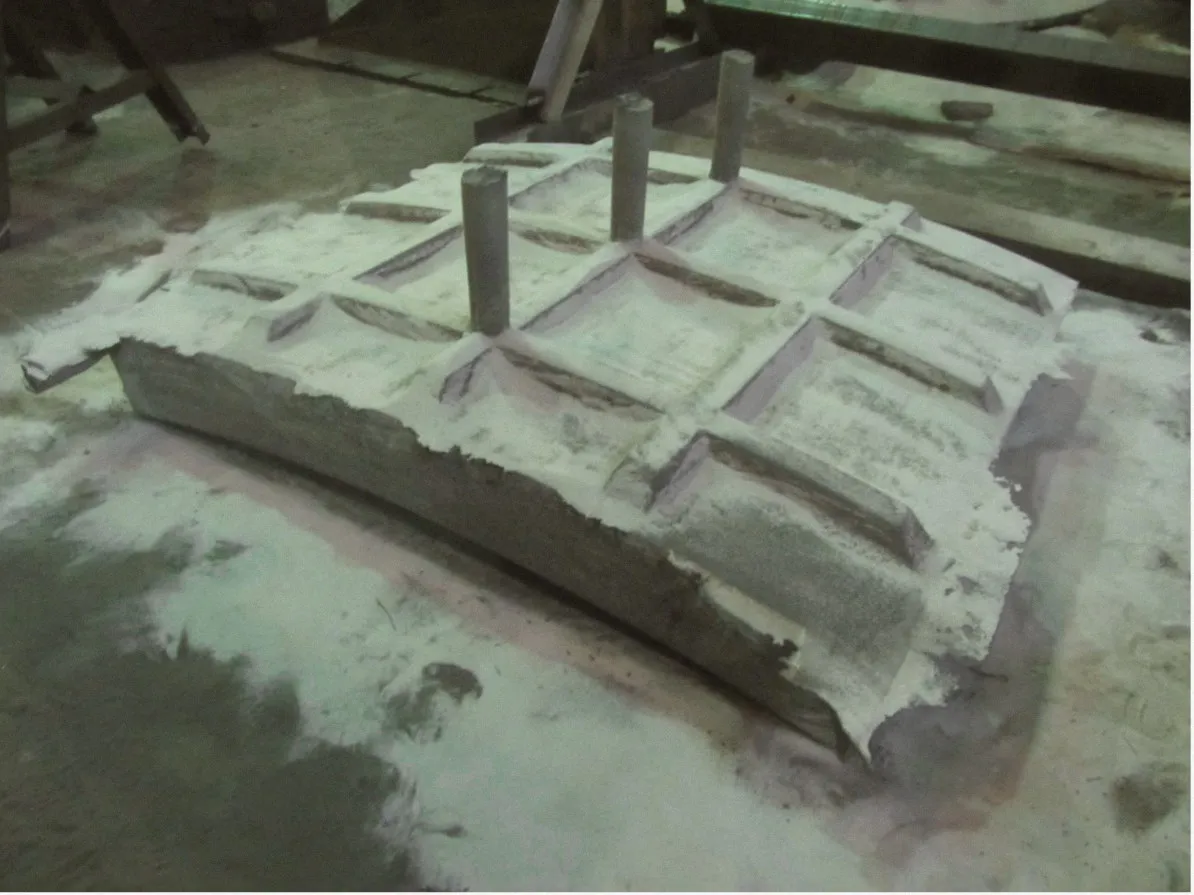

Формовка без связующих. Плёнка переносит геометрию модели на сухой песок, форма держится вакуумом. Расходы на смолы и катализаторы исчезают, а песок легко восстанавливается и используется повторно.
Стабильное качество отливок. Отсутствие облоя и разъёма формы даёт точную геометрию и чистую поверхность — меньше припусков и меньше механообработки.
Автоматизация и снижение ФОТ. Механизированная формовочная линия и карусель берут на себя основную часть ручного труда.
Реализованные участки ВПФ
Мы запускали участки вакуумно-плёночной формовки с опоками 1000×600, 1400×1000, 2200×2200 и 2800×2800 мм — от компактных цехов до крупногабаритного литья.
Кому подходит
- Машиностроению, строительству и производителям сельхозтехники.
- Предприятиям, которым нужны тонкостенные и крупные отливки с чистой поверхностью.
- Производствам, где важна экономия на формовочных материалах и регенерации песка.

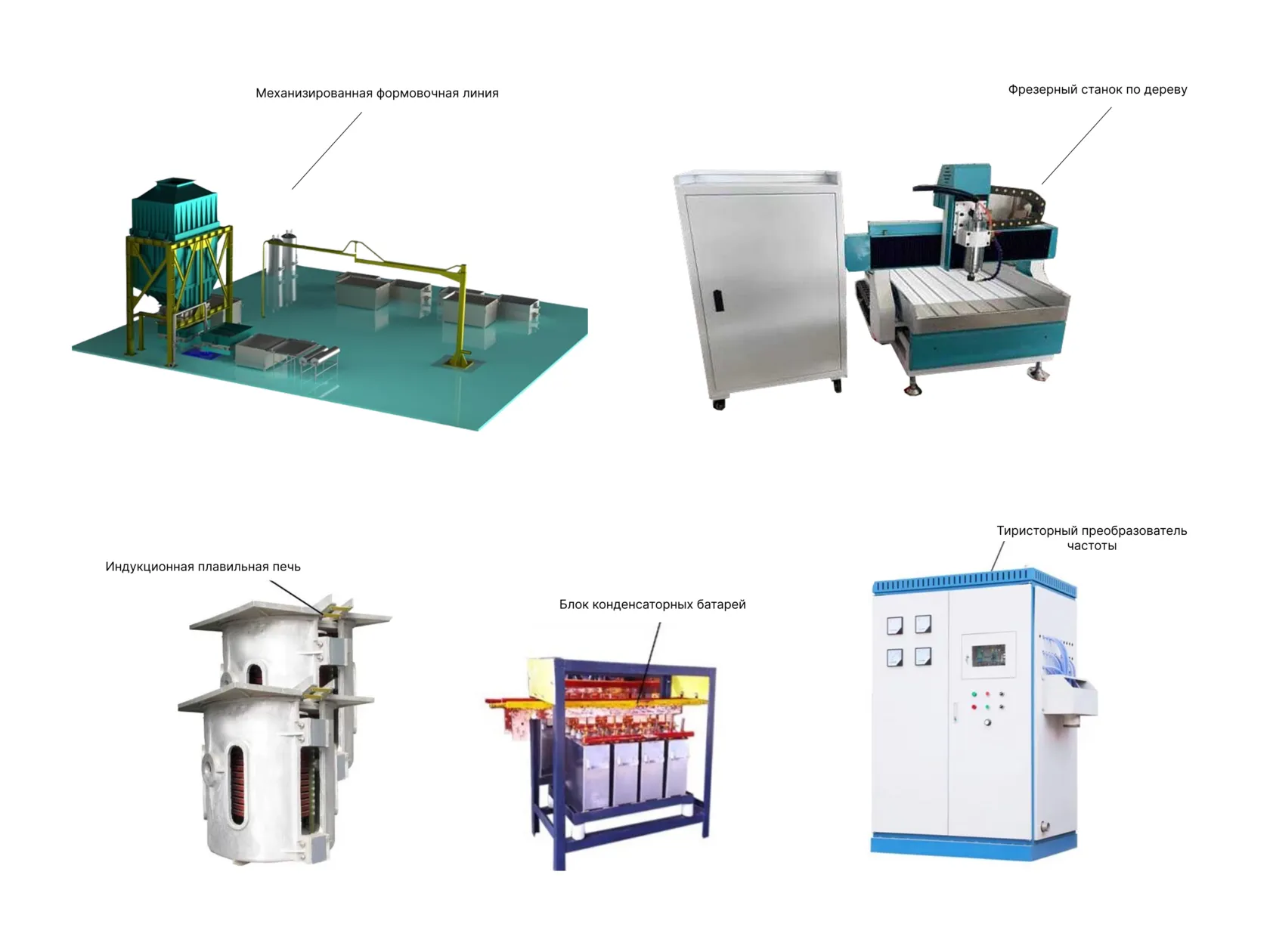

Комплектация
- Механизированная формовочная линия

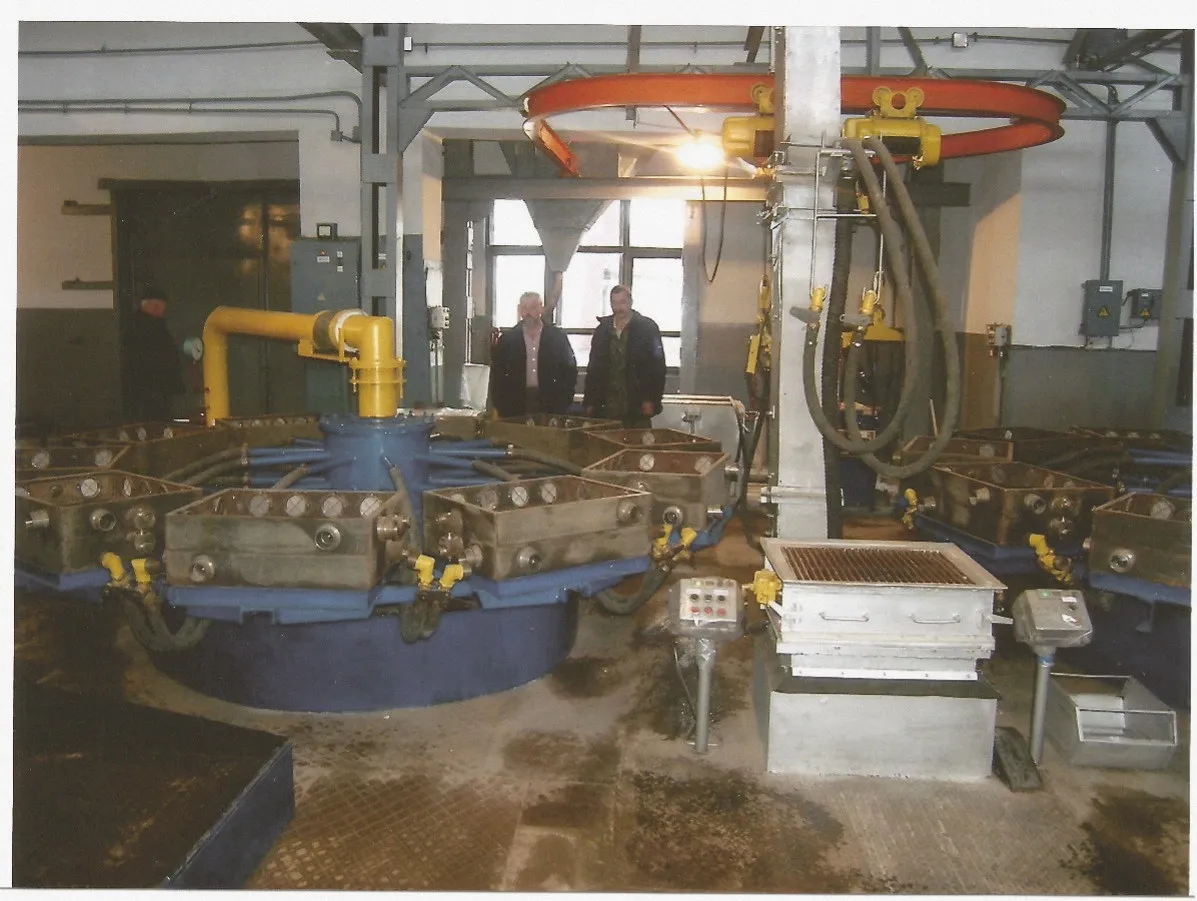

- Формовочная карусель
- Индукционная тиристорная печь 500 кг
- Печь сопротивления
- Стержневой участок
- Фрезерный станок по дереву
- Ковш литейный
- Галтовочный барабан
- Дробемётная машина подвесного тупикового типа
- Электропечь камерная с выкатным подом
- Лабораторная установка химического анализа плавок металла
- Фильтр
- Вискозиметр
- Ручной инструмент литейщика
- СИЗ — средства индивидуальной защиты
Как работает завод
- Изготовление моделей по чертежам заказчика
- Облегание модели плёнкой и установка опоки
- Засыпка сухого песка и удержание формы вакуумом
- Заливка расплавленного металла
- Очистка, механообработка, покраска и контроль качества
- Подготовка деталей под установку или отгрузку
Что входит в поставку
- Обучение технологии литья: от подготовки сырья и формовки до финишной обработки, в теории и на практике.
- Обучение работе на станках: настройки, режимы и обслуживание ЧПУ-оборудования и вспомогательных систем.
- Подготовка специалистов: технологов, операторов ЧПУ, контролёров качества и литейщиков.
- Гарантия на оборудование 12 месяцев с бесплатным устранением неисправностей.
- Технологическая помощь при запуске: проверка всех узлов и настройка производственных процессов.
- Вывод завода на заявленную мощность с проверкой качества отливок и механообработки.
- Вывод на автономность: технологические инструкции и контакты проверенных поставщиков сырья.
- Шеф-монтаж и установка: сборка оборудования, настройка и тестовый запуск на объекте.
- Постоянное техническое сопровождение после запуска производства.
Доставка рассчитывается отдельно в зависимости от локации.
Частые вопросы
Чем ВПФ выгоднее литья в песчано-глинистые смеси?
В ВПФ песок удерживается вакуумом и не требует связующих. Это снимает расходы на смолы и катализаторы, упрощает регенерацию песка и даёт точный оттиск модели без облоя.
Какие размеры отливок доступны в базовой комплектации?
Опоки до 1000×1000×800 мм. Реализованные участки ВПФ работают и с более крупными опоками — 1400×1000, 2200×2200 и 2800×2800 мм; такие проекты считаются отдельно.
Можно ли делать стержни?
Да, в комплект входит собственный стержневой участок — он нужен для отливок со внутренними полостями.
Запросить смету
Пришлите чертёж или фото детали. Мы подберём технологию, соберём комплектацию завода и посчитаем стоимость.
