Обе технологии работают с чугуном, сталью, бронзой и алюминием, обе обходятся без связующих смол и возвращают песок в оборот. Разница — в модели, в оснастке и в том, какие детали и какие серии на них выгоднее делать.
| Параметр | ЛГМ (lost foam) | ВПФ (V-process) |
|---|---|---|
| Модель | Одноразовая, из вспененного полистирола: газифицируется при заливке и остаётся в форме | Многоразовая, из дерева, пластика или металла: извлекается до заливки |
| Форма | Сухой кварцевый песок без связующего, уплотнение вибрацией, форму держит вакуум | Сухой кварцевый песок без связующего между двумя термопластичными плёнками, форму держит вакуум |
| Разъём и стержни | Разъёма нет; стержни в большинстве случаев не нужны — внутренние полости даёт сама модель | Есть разъём по модельной плите; внутренние полости — песчаными стержнями |
| Качество поверхности | Задаётся огнеупорным покрытием модели и фракцией песка | Задаётся плёнкой: она повторяет модель, поэтому ВПФ берут для художественного и декоративного литья |
| Точность | Нет разъёма и стержневых зазоров, значит нет смещения полуформ; класс точности подтверждается по чертежу детали | Форма не деформируется при уплотнении; класс точности подтверждается по чертежу детали |
| Серийность | От единичных деталей и реверс-инжиниринга до крупных серий; под серию нужна пресс-форма для пеномодели | От единичных до средних и крупных серий; переналадка на новую деталь — смена модельной плиты |
| Сплавы | Чугун, сталь, бронза, алюминий и другие цветные сплавы | Чугун, сталь, бронза, алюминий и другие цветные сплавы |
| Габарит отливки в наших комплектациях | Опоки 700×700×700 мм в автоматизированной линии; моноблочные опоки вплоть до двухметровых | Опоки до 1000×1000×800 мм в мини-заводе 40–50 т/мес; горизонтальная линия работает с опоками 1400×1400 мм |
| Расходники и себестоимость | Пенополистирол, огнеупорное покрытие, песок в замкнутом обороте; себестоимость тонны считаем по детали и серии — по запросу | Плёнка, огнеупорное покрытие, песок в замкнутом обороте; себестоимость тонны считаем по детали и серии — по запросу |
| Отдельный «белый» цех | Нужен: предвспениватель, полуавтоматы МТ-400/600/800, сушка и покраска моделей | Не нужен; вместо него — модельный и стержневой участки |
Как работает ЛГМ

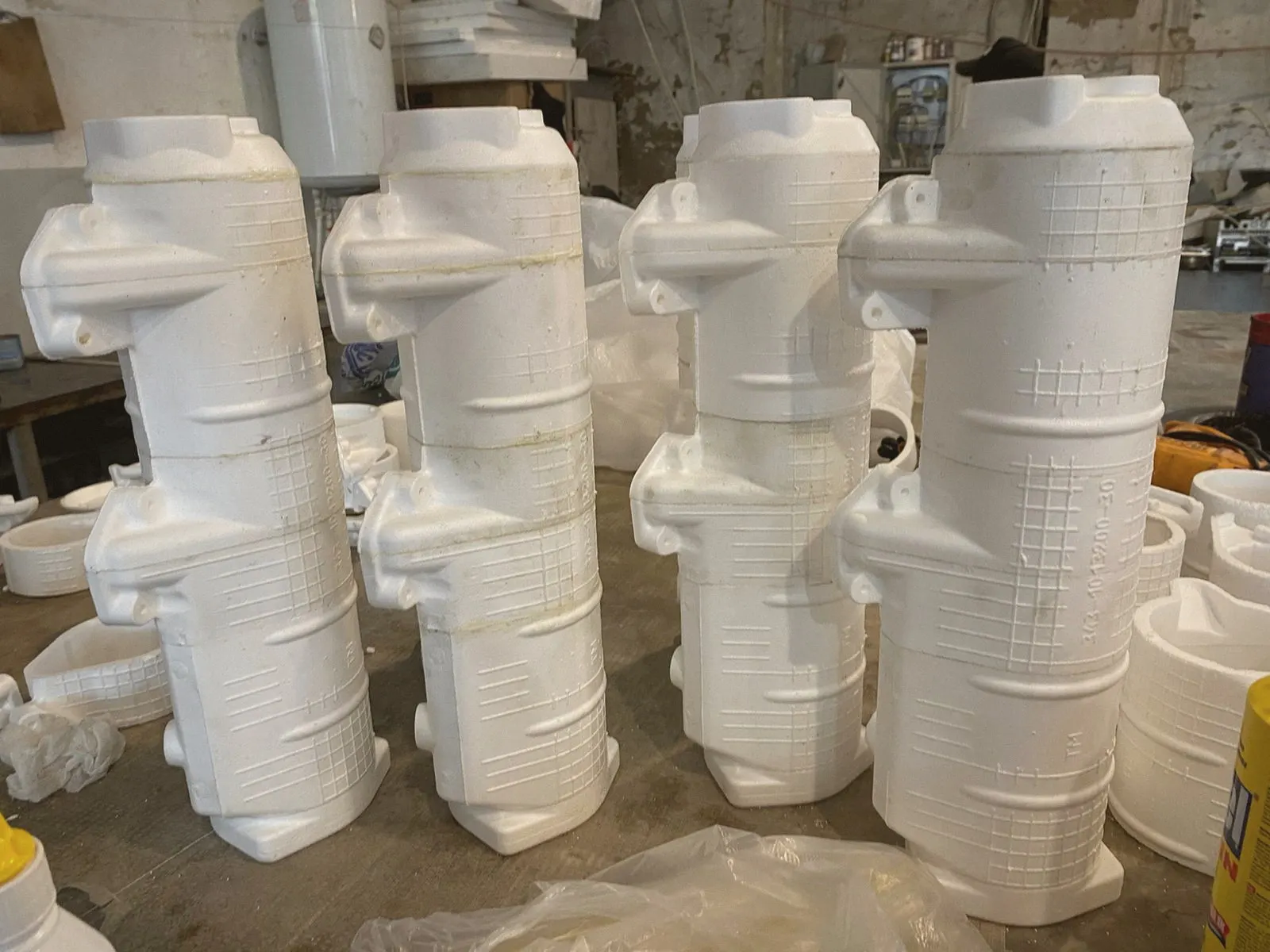

Модель из вспененного полистирола повторяет геометрию будущей детали. На неё наносят огнеупорное покрытие, сушат, ставят в опоку, засыпают сухим песком и уплотняют вибрацией. При заливке металл газифицирует модель и занимает её место, а газы отводятся через покрытие и песок. Разъёма формы нет, стержни в большинстве случаев не нужны, поэтому по ЛГМ выгодно делать корпусные детали со сложными внутренними полостями и штучные детали по образцу — без чертежей.
Технология ЛГМ: процесс, оборудование, ограничения →
Как работает ВПФ

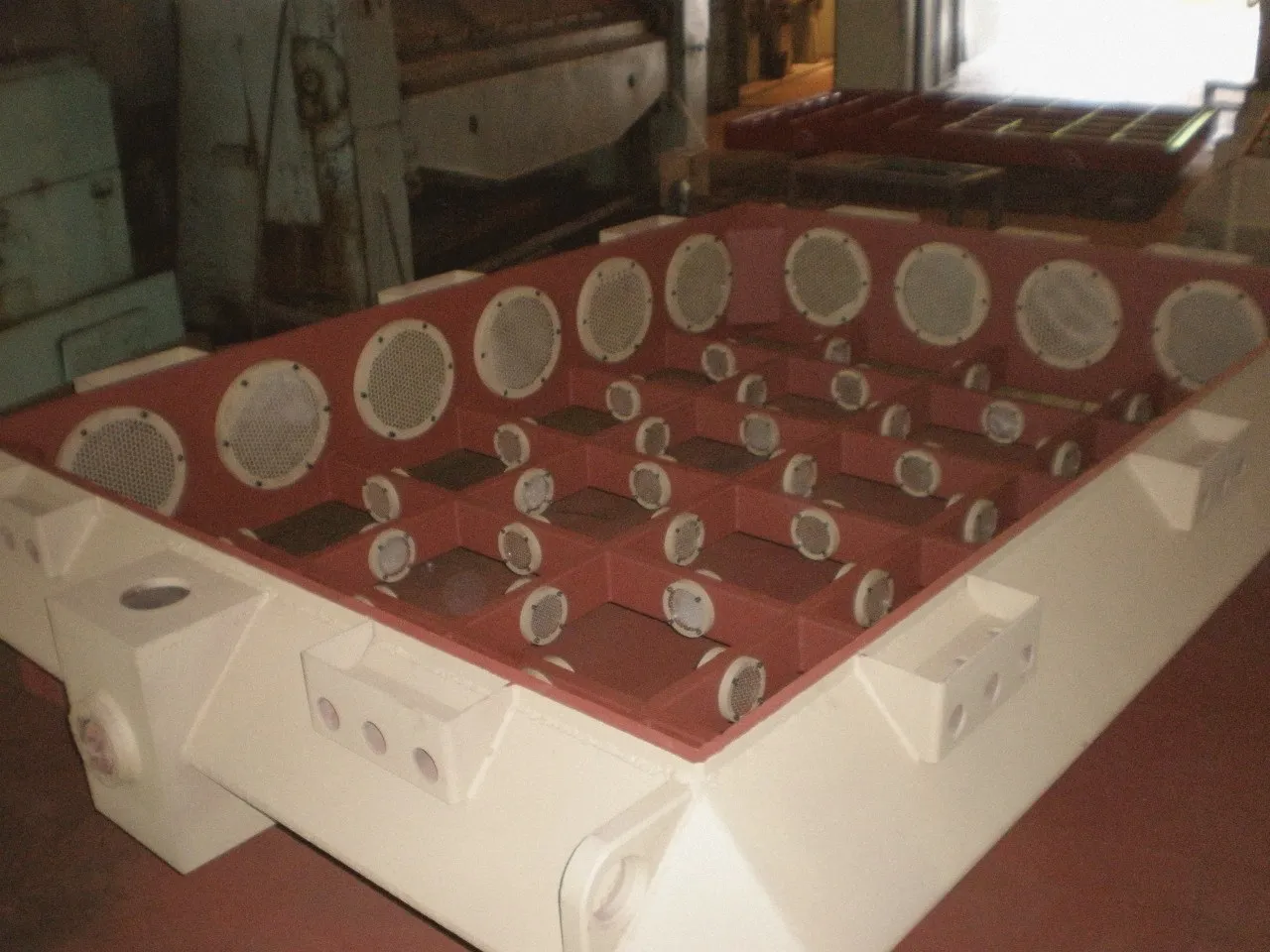

Модельную плиту закрывают разогретой термопластичной плёнкой, которую прижимает к модели вакуум. Опоку с плёнкой засыпают сухим песком без связующего, уплотняют вибрацией, накрывают второй плёнкой и включают вакуум — атмосферное давление сжимает песок и делает полуформу твёрдой. Модель извлекают, полуформы собирают и заливают металл, удерживая вакуум до затвердевания. Поверхность отливки повторяет плёнку, поэтому ВПФ традиционно берут под тонкостенные, крупногабаритные и художественные отливки.
Технология ВПФ: процесс, оборудование, ограничения →
Когда что выбирать
- Сложная внутренняя геометрия, поднутрения, корпусные детали — ЛГМ: модель цельная, разъём и стержни не нужны.
- Единичные детали и реверс-инжиниринг по образцу — ЛГМ: модель режут из блока пенополистирола на станке с ЧПУ или вручную, дорогая оснастка не нужна.
- Крупная плоская или тонкостенная отливка, декоративная поверхность — ВПФ: плёнка даёт чистую поверхность и позволяет работать с большими опоками.
- Частая смена номенклатуры при стабильных объёмах — ВПФ: модельная оснастка многоразовая, переналадка сводится к смене модельной плиты.
- Крупная серия одной детали — обе технологии; решает стоимость оснастки: пресс-форма для пеномодели против модельной плиты.
Полное сравнение ЛГМ и ВПФ с таблицей решений →
Что мы поставляем под каждую технологию
Технология — это не только способ формовки, но и комплект оборудования вокруг него. Под ЛГМ мы поставляем «белый» цех: предвспениватель, полуавтоматы МТ-400, МТ-600 и МТ-800 и автоматы AMT-600/AMT-800 для пеномоделей, участок покраски и сушки, моноблочные опоки с замкнутым пескооборотом. Под ВПФ — горизонтальную линию с формовочной каруселью и бункером, вертикальную систему в опочном и безопочном исполнении, вакуумный кран, который переносит вакуум в любую точку цеха.
Плавильный участок, регенерация и охлаждение песка, выбивка, галтовка и дробеструйная обработка общие для обеих технологий, поэтому производство можно начать с одной технологии и добавить вторую позже.
Частые вопросы
Чем ЛГМ отличается от ВПФ простыми словами?
В ЛГМ модель одноразовая: пенополистирольная копия детали остаётся в песке и сгорает под напором металла. В ВПФ модель многоразовая: по ней формуют полость, удерживаемую плёнкой и вакуумом, и извлекают модель до заливки. Отсюда всё остальное — ЛГМ не нужен разъём формы и стержни, ВПФ не нужен «белый» цех пеномоделей.
Какие металлы можно лить по ЛГМ и ВПФ?
Обе технологии рассчитаны на чугун, сталь, бронзу, алюминий и другие цветные сплавы. Ограничение задаёт не формовка, а плавильный участок: мини-заводы Modern Technologies комплектуются индукционными тиристорными печами и печами сопротивления под нужный сплав и объём плавки.
Какая технология дешевле на старте?
Базовый литейный мини-завод Modern Technologies начинается от $98 500. ЛГМ обычно дешевле на входе: комплект начинается с одного полуавтомата для пеномоделей и одной моноблочной опоки, а мощность наращивают, добавляя опоки. Горизонтальная линия ВПФ — более дорогая стартовая позиция, её берут под заранее известную загрузку; точную стоимость считаем по конфигурации.
Можно ли поставить обе технологии на одной площадке?
Да. Формовочные участки ЛГМ и ВПФ используют один и тот же сухой кварцевый песок без связующего, одну систему регенерации и охлаждения песка и один плавильный участок. Мини-завод «Уникальный» на 40–50 тонн в месяц объединяет пять технологий литья на одной площадке.
Сколько времени занимает запуск производства?
Типовой запуск литейного участка занимает 2–3 месяца от поставки до первой серийной отливки. Оператор полуавтомата обучается за 2–3 дня; технологов и литейщиков мы помогаем найти на контрактной основе, если своих специалистов не хватает.
