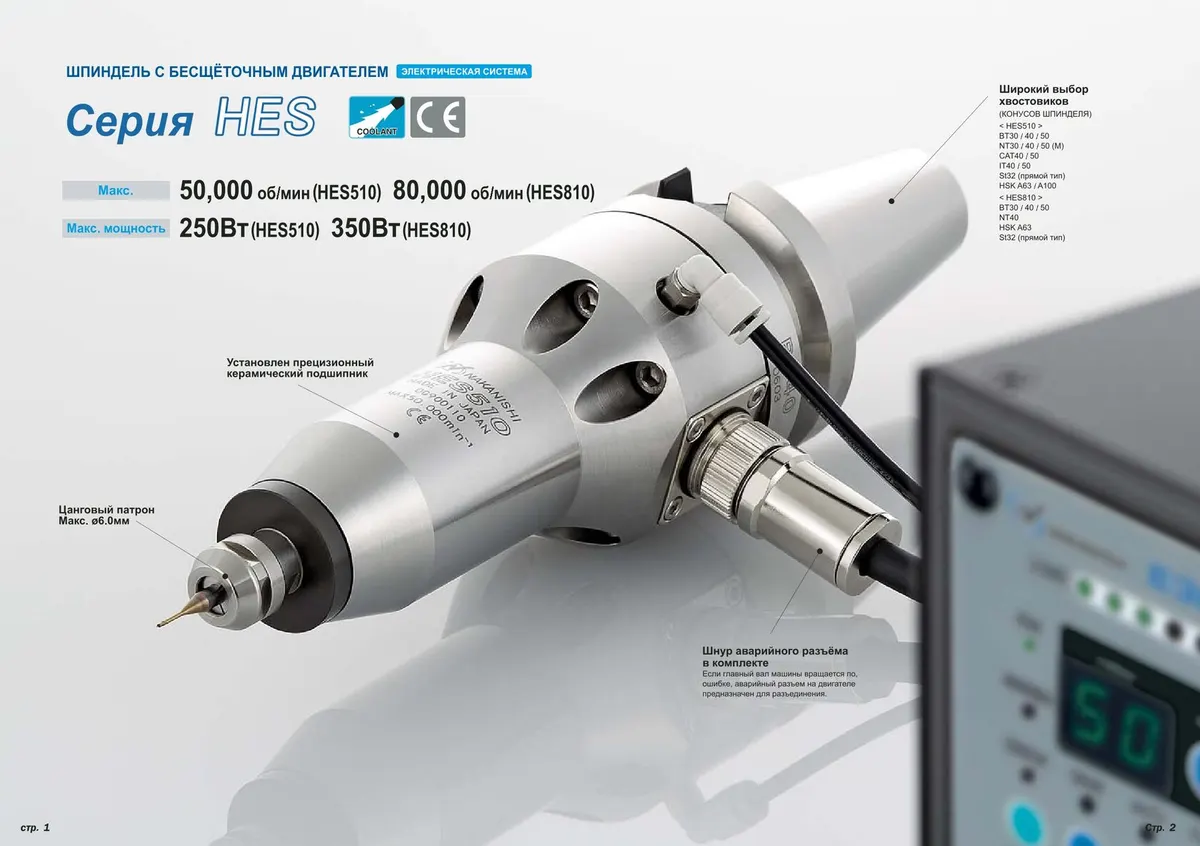

Сверление и фрезеровка отверстий малого диаметра (менее 2.0 мм) с отличной чистотой поверхности. Шпиндели серии HES позволяют использовать имеющееся оборудование для гораздо большего разнообразия операций.

Серия HES510

• Макс. 50 000 об/мин Макс.мощность 250Вт Высокоскоростная обработка, без вращения главного вала обрабатывающих центров
• Биение шпинделя в пределах 1 мкм
• Незначительное расширение шпинделя Цанговый патрон макс.диам 6.0 мм. Цанговый патрон (также доступен высокоточный тип) СНК-4.0АА
• Длительная эксплуатация для предотвращения перегрева двигателя Комплект воздушной линии LA-0201
• Доступно большое разнообразие конусов BT, NT, IT, CAT, ST32, HSK A

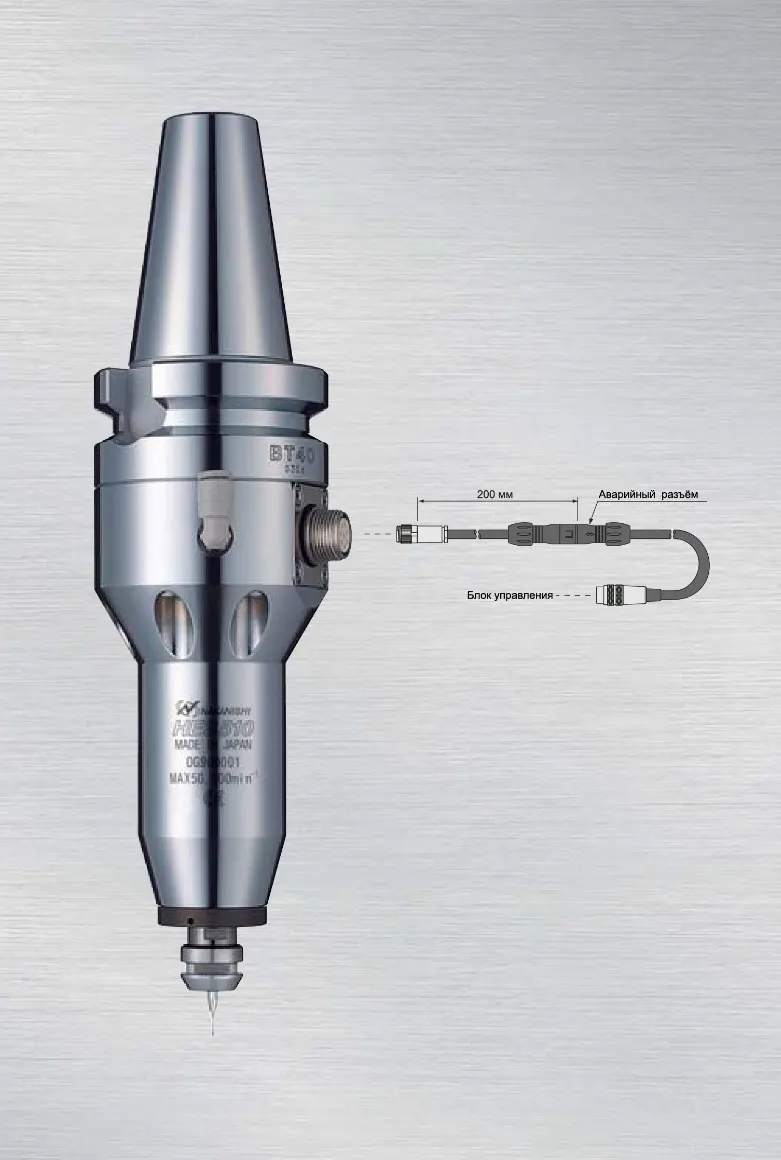

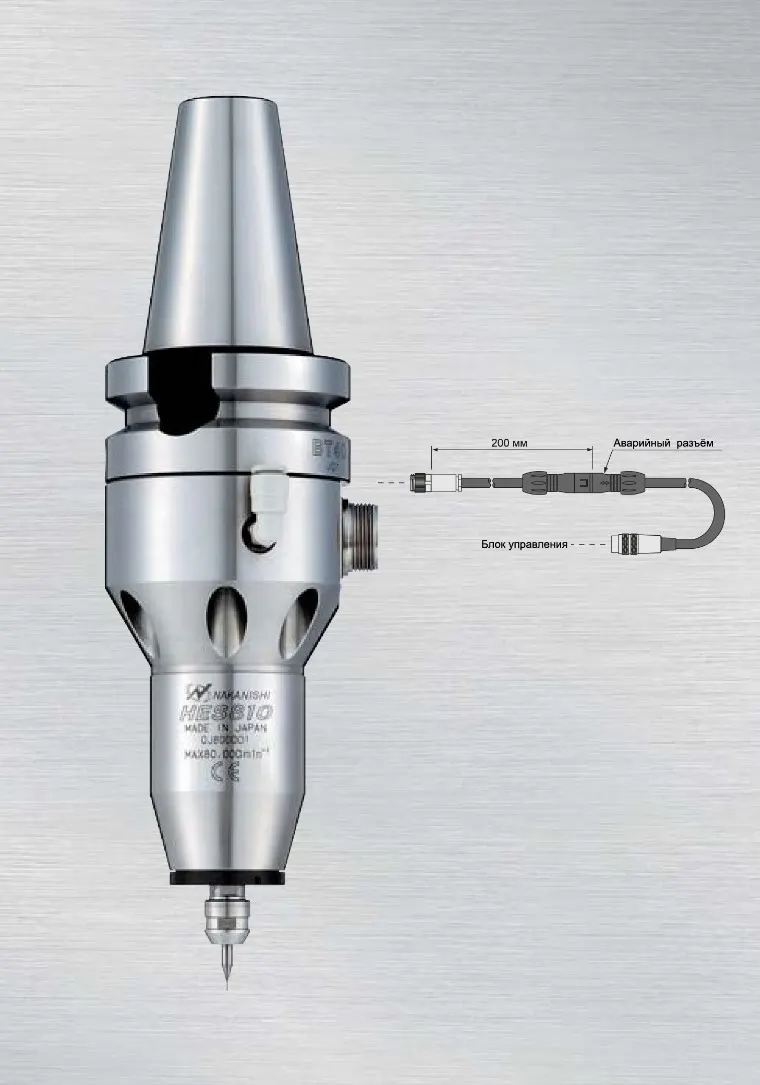

• Встроенный шнур аварийного разъема Если главный вал станка вращается по ошибке, аварийный разъем на двигателе предназначен для разъединения Пример комбинации ⟨BT40⟩

1. Код №;1946;Модель;HES510-BT40;Описание;Шпиндель двигателя
2. Код №;91599; Модель;CHK-4.0AA; Описание;Цанговый патрон
3. Код №;9248; Модель;EMCD-810⁠-⁠4M; Описание;Моторный шнур 4м
4. Код №;9776; Модель;---; Описание;Блок управления (230В)
5. Код №;1541; Модель;AL-0201;Описание;Комплект воздушной линии

Пример комбинации ⟨BT50⟩

1. Код №;1946;Модель;HES510-BT50;Описание;Шпиндель двигателя
2. Код №;91599; Модель;CHK-4.0AA; Описание;Цанговый патрон
3. Код №;9248; Модель;EMCD-810⁠-⁠6M; Описание;Моторный шнур 6м
4. Код №;9776; Модель;---; Описание;Блок управления (230В)
5. Код №;1541; Модель;AL-0201;Описание;Комплект воздушной линии

Схема подключения HES510

Для работы двигателя и шпинделя HES510 требуется сухой, чистый, регулируемый воздух. Обратитесь к рисунку для выбора подходящих компонентов. Комплект воздушной линии LA-0201 подает чистый воздух к блоку управления через фильтр и регулятор.

HES510-BT30/NT30(М)

Макс.мощность;Скорость двигателя; Биение шпинделя 250 Вт;5000⁠-⁠50000 min; в пределах 1 мкм

Стандартное оборудование - Принадлежности

• Цанговый патрон 4.0мм (СНК-4.0)
• Гайка патрона
• Гаечный ключ (12 х 14) - 2шт Шнур двигателя рождается отдельно

1. Код №;1943;Модель;HES510-BT30;Вес;2.2 кг
2. Код №;1944; Модель;HES510-NT30;Вес;2.2 кг
3. Код №;1945; Модель;HES510-NT30M;Вес;2.2 кг

Дополнительно

• Цанговый патрон (группа СНК) диаметром 0.5⁠-⁠0.6мм
• Моторный шнур (EMCD-810) - Длина 4м/6м/8м

HES510-BT40/NT40(М)/CAT40/IT40

Макс.мощность;Скорость двигателя; Биение шпинделя 250 Вт;5000⁠-⁠50000 min; в пределах 1 мкм

Стандартное оборудование - Принадлежности

• Цанговый патрон 4.0мм (СНК-4.0)
• Гайка патрона
• Гаечный ключ (12 х 14) - 2шт Шнур двигателя рождается отдельно

1. Код №;1951;Модель;HES510-BT50;Вес;5.0 кг
2. Код №;1952; Модель;HES510-NT50;Вес;5.4 кг
3. Код №;1953; Модель;HES510-NT50M;Вес;5.4 кг
4. Код №;1954; Модель;HES510-CAT50;Вес;5.0 кг
5. Код №;1955; Модель;HES510-IT50;Вес;5.0 кг

Дополнительно

• Цанговый патрон (группа СНК) диаметром 0.5⁠-⁠0.6мм
• Моторный шнур (EMCD-810) - Длина 4м/6м/8м

HES510-BT50/NT50(М)/CAT50/IT50

Макс.мощность;Скорость двигателя; Биение шпинделя 250 Вт;5000⁠-⁠50000 min; в пределах 1 мкм

Стандартное оборудование - Принадлежности

• Цанговый патрон 4.0мм (СНК-4.0)
• Гайка патрона (К-265)
• Гаечный ключ (12 х 14) - 2шт Шнур двигателя рождается отдельно

1. Код №;1946;Модель;HES510-BT40;Вес;2.3 кг
2. Код №;1947; Модель;HES510-NT40;Вес;2.4 кг
3. Код №;1948; Модель;HES510-NT40M;Вес;2.4 кг
4. Код №;1949; Модель;HES510-CAT40;Вес;2.5 кг
5. Код №;1950; Модель;HES510-IT40;Вес;2.5 кг

Дополнительно

• Цанговый патрон (группа СНК) диаметром 0.5⁠-⁠0.6мм
• Моторный шнур (EMCD-810) - Длина 4м/6м/8м

HES510-ST32 (прямой тип)

Макс.мощность;Скорость двигателя; Биение шпинделя 250 Вт;5000⁠-⁠50000 min; в пределах 1 мкм

Стандартное оборудование - Принадлежности

• Цанговый патрон 4.0мм (СНК-4.0)
• Гаечный ключ (12 х 14) - 2шт Шнур двигателя рождается отдельно

1. Код №;9197;Модель;HES510-ST32;Вес;2.4 кг

Дополнительно

• Цанговый патрон (группа СНК) диаметром 0.5⁠-⁠0.6мм
• Моторный шнур (EMCD-810) - Длина 4м/6м/8м

HES510-HSK A63

Макс.мощность;Скорость двигателя; Биение шпинделя 250 Вт;5000⁠-⁠50000 min; в пределах 1 мкм

Стандартное оборудование - Принадлежности

• Цанговый патрон 4.0мм (СНК-4.0)
• Гаечный ключ (12 х 14) - 2шт Шнур двигателя рождается отдельно

1. Код №;1956;Модель;HES510-HSK A63;Вес;2.7 кг

Дополнительно

• Цанговый патрон (группа СНК) диаметром 0.5⁠-⁠0.6мм
• Моторный шнур (EMCD-810) - Длина 4м/6м/8м

HES510-HSK A100

Макс.мощность;Скорость двигателя; Биение шпинделя 250 Вт;5000⁠-⁠50000 min; в пределах 1 мкм

Стандартное оборудование - Принадлежности

• Цанговый патрон 4.0мм (СНК-4.0)
• Гаечный ключ (12 х 14) - 2шт Шнур двигателя рождается отдельно

1. Код №;1957;Модель;HES510-HSK A100;Вес;4.4 кг

Дополнительно

• Цанговый патрон (группа СНК) диаметром 0.5⁠-⁠0.6мм
• Моторный шнур (EMCD-810) - Длина 4м/6м/8м

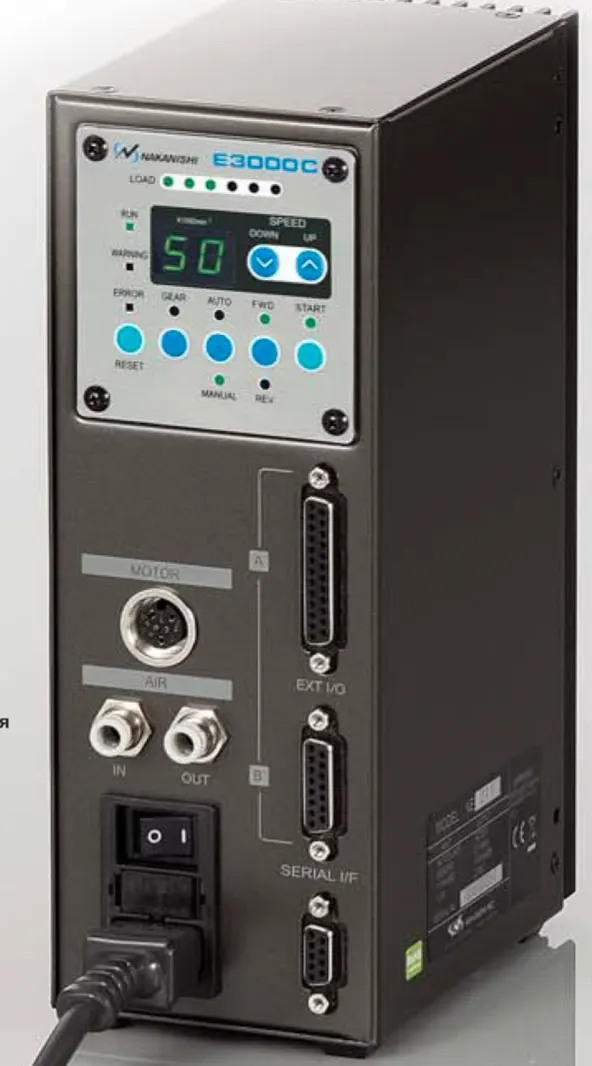

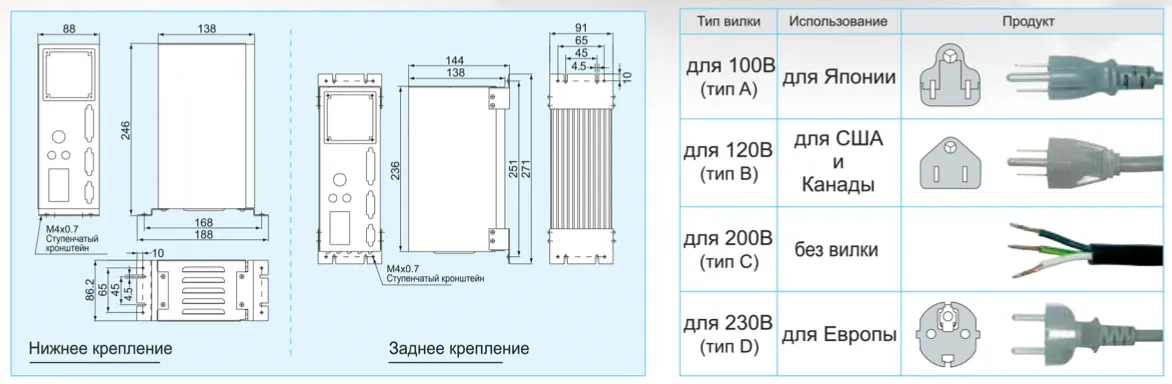

Блок управления Е3000

• Макс. 50 000 об/мин (HES510) Макс.мощность 250Вт (HES510)
• Внешний входной/выходной сигнал управления работой Внешний входДвигатель вращается/остановлен Ошибка сброшена Направление вращения Настройки скорости двигателя и т.д. Внешний мониторТок двигателя Ошибка Предупреждение Вращающийся импульс и т.д. Настройки параметровНастройки максимальной скорости двигателя Фиксация скорости двигателя
• Светодиодный измеритель нагрузки Область непрерывной нагрузкиОбласть прерывистой нагрузкиПерегрузка
• AC100⁠-⁠240V для международной эксплуатации
• Установка параметров Возможность установки максимальной скорости двигателя для допустимой скорости двигателя с помощью установки параметров
• Подача охлаждающего воздуха для главного шпинделя Объем воздушного потока 30л/мин (0,25⁠-⁠0,3 МПа) Скорость двигателя; Источник питания;Макс.мощность;Потребляемая мощность; Вес 5000⁠-⁠50000 min;AC100~240в;250Вт(HES510);АС 1.8А;2.8кг

Стандартное оборудование - Принадлежности

• Шнур питания 2м
• Воздушный шланг с фильтром
• Редуктор
• Воздушный штекер (прилагается)
• Крышка конвектора (прилагается)
• Кронштейн
• Захват для шнура питания
• Винт
• Резиновая прокладка
• Предохранитель (T6.3AL) 250V -2 шт

Серия HES810

• Макс. 80 000 об/мин Макс.мощность 350Вт Высокоскоростная обработка, без вращения главного вала обрабатывающих центров
• Биение шпинделя в пределах 1 мкм
• Цанговый патрон макс диаметра 4 мм Цанговый патрон СНК-4.0
• Доступно большое разнообразие конусов BT, NT, IT, CAT, ST32, HSK A63

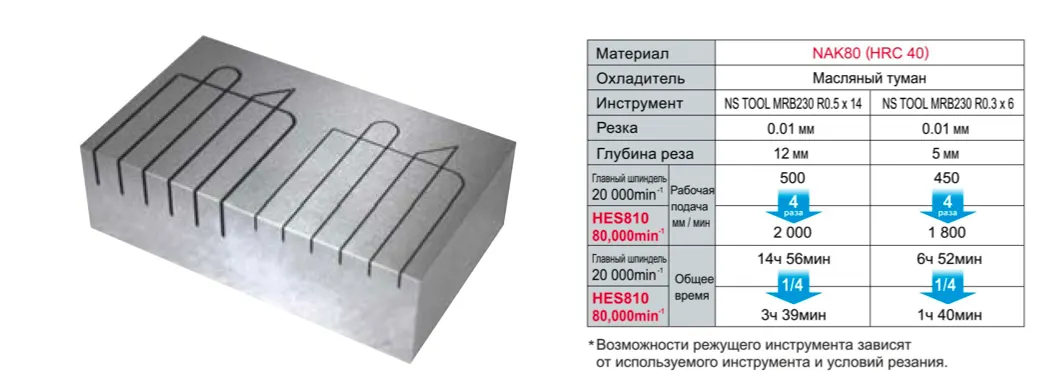

• Шнур аварийного разъема в комплекте Если главный вал станка вращается по ошибке, аварийный разъем на двигателе предназначен для разъединения Тематические исследования

Пример комбинации ⟨BT40⟩

1. Код №;9199;Модель;HES810-BT40;Описание;Шпиндель двигателя
2. Код №;91440; Модель;CHK-4.0; Описание;Цанговый патрон
3. Код №;9248; Модель;EMCD-810⁠-⁠4M; Описание;Моторный шнур 6м
4. Код №;8445; Модель;---; Описание;Блок управления (230В)
5. Код №;1541; Модель;AL-0201;Описание;Комплект воздушной линии

Схема подключения HES810

Для работы двигателя и шпинделя HES810 требуется сухой, чистый, регулируемый воздух. Обратитесь к рисунку для выбора подходящих компонентов. Комплект воздушной линии LA-0201 подает чистый воздух к блоку управления через фильтр и регулятор.

HES810-BT30

Макс.мощность;Скорость двигателя; Биение шпинделя 350 Вт;20000⁠-⁠80000 min; в пределах 1 мкм

Стандартное оборудование - Принадлежности

• Цанговый патрон 4.0мм (СНК-4.0)
• Гайка патрона (CHN-A)
• Гаечный ключ (8 х 5), (9 х 11) по 1шт Шнур двигателя рождается отдельно

1. Код №;9198;Модель;HES810-BT30;Вес;2.0 кг

Дополнительно

• Цанговый патрон (группа СНК) диаметром 0.5⁠-⁠4.0мм
• Моторный шнур (EMCD-810) - Длина 4м/6м/8м

HES810-BT40/NT40

Макс.мощность;Скорость двигателя; Биение шпинделя 350 Вт;20000⁠-⁠80000 min; в пределах 1 мкм

Стандартное оборудование - Принадлежности

• Цанговый патрон 4.0мм (СНК-4.0)
• Гайка патрона (CHN-A)
• Гаечный ключ (8 х 5), (9 х 11) по 1шт Шнур двигателя рождается отдельно

1. Код №;9199;Модель;HES810-BT40;Вес;2.2 кг
2. Код №;9200;Модель;HES810-NT40;Вес;2.3 кг

Дополнительно

• Цанговый патрон (группа СНК) диаметром 0.5⁠-⁠4.0мм
• Моторный шнур (EMCD-810) - Длина 4м/6м/8м

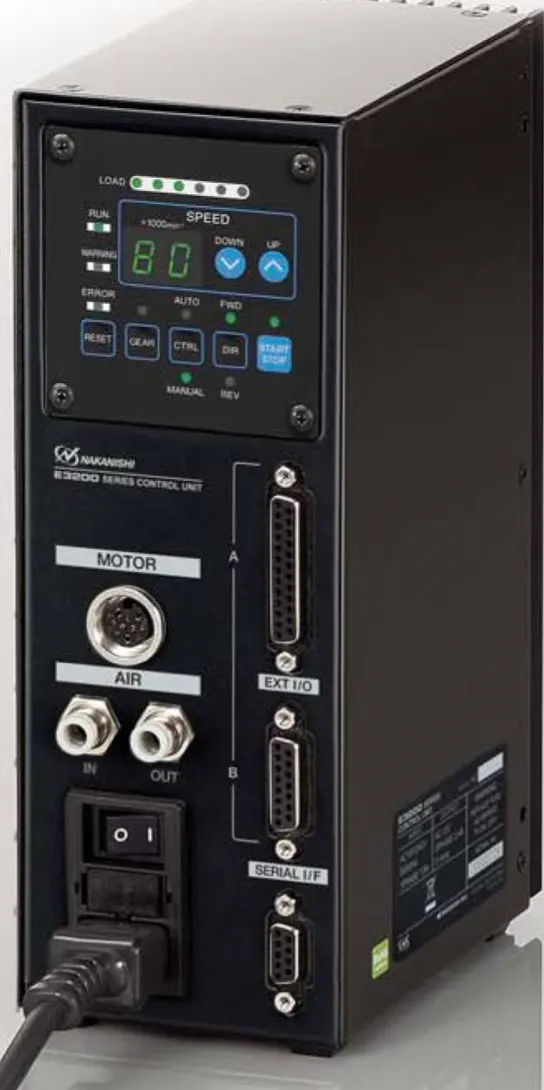

Блок управления Е3200

• Макс. 80 000 об/мин (HES810) Макс.мощность 350Вт (HES810)
• Внешний входной/выходной сигнал управления работой Внешний входДвигатель вращается/остановлен Ошибка сброшена Направление вращения Настройки скорости двигателя и т.д. Внешний мониторТок двигателя Ошибка Предупреждение Вращающийся импульс и т.д. Настройки параметровНастройки максимальной скорости двигателя Фиксация скорости двигателя
• Светодиодный измеритель нагрузки Область непрерывной нагрузкиОбласть прерывистой нагрузкиПерегрузка
• AC100⁠-⁠240V для международной эксплуатации
• Установка параметров Возможность установки максимальной скорости двигателя для допустимой скорости двигателя с помощью установки параметров
• Подача охлаждающего воздуха для главного шпинделя Объем воздушного потока 30л/мин (0,25⁠-⁠0,3 МПа) Скорость двигателя; Источник питания;Макс.мощность;Потребляемая мощность; Вес 1000⁠-⁠80000 min;AC100~240в;350Вт(HES810);АС 1.8А;2.8кг

Стандартное оборудование - Принадлежности

• Шнур питания 2м
• Воздушный шланг с фильтром
• Редуктор
• Воздушный штекер (прилагается)
• Крышка конвектора (прилагается)
• Кронштейн
• Захват для шнура питания
• Винт
• Резиновая прокладка
• Предохранитель (T6.3AL) 250V -2 шт

AL-0201 (для шланга диаметром 6 мм)

• AL-0201 - это устройство для подачи чистого воздуха. Пыль и влага в сажом воздухе удаляются фильтром на первой ступени, а регулятор обеспечивает точную и стабильную подачу воздуха в блок управления Стандартное оборудование - Принадлежности
• Воздушный фильтр
• Регулятор воздуха
• Манометр давления воздуха
• Вентиль включения-выключения воздуха
• Шланг для трубопровода (К/275) - 2м

Фильтр сетчатый 0.3 мкм

Код №;1541;Модель;AL-0201

EVCD-810-4м-6м-8м

• Стандартное оборудование - Принадлежности Шланг воздушного охлаждения диаметра 4ммРедукторЗаглушка 4 м

Код №;9248;Модель;EMCD-810⁠-⁠4М

6 м

Код №;9249;Модель;EMCD-810⁠-⁠6М

8 м

Код №;9250;Модель;EMCD-810⁠-⁠8М
