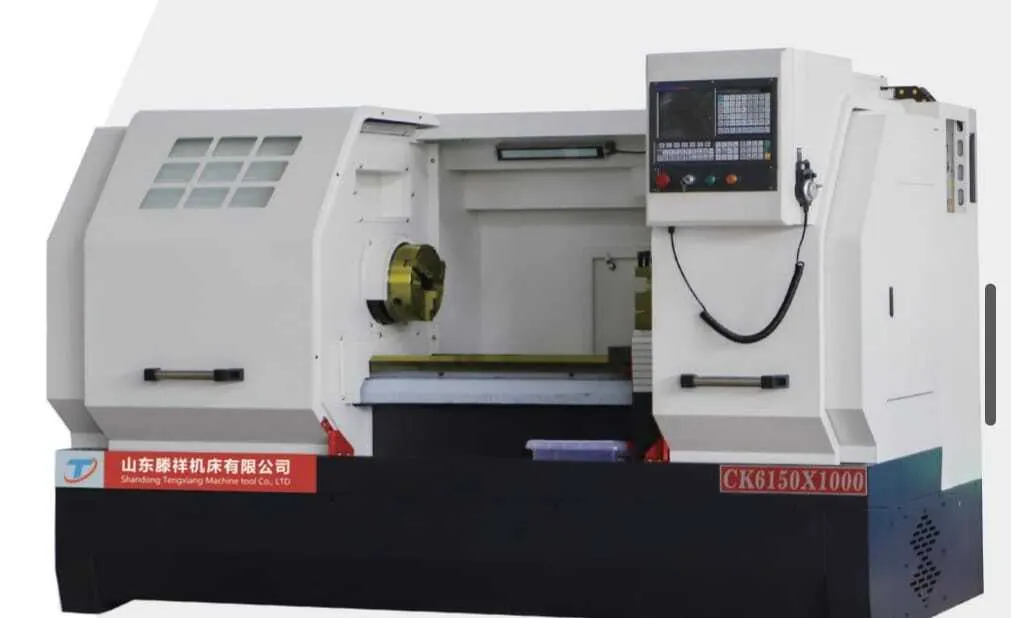

Горизонтальный токарный станок с ЧПУ модель CK6136/CK6140/CK6150/CK6160
Использование цифрового станка: машинное оборудование автоматически управляется с помощью системы цифрового управления с помощью различных внутренних отверстий, внешних окружностей, конусов, круговых дуговых, граней а также резьбы с резьбой, которая особенно приспособлены для грубой обработки в малых и средних сегментах осевых и дисковых компонентов с высокой сенью автоматизации, простой программирования и высокой точностью. Особенность цифрового станка :
- Электрорама с четырьмя полями
- Бесконечная скорость вращения частоты
- Стандартная конфигурации: ручное управление
- Выбор конфигурации: пружинный зажим, гидравлический диск: автоматическое устройство доставки, стойка для резки ножей
Технические характеристики:
| Параметр | CK6136 | СК6140 | СК6150 | CK6160 |
|---|---|---|---|---|
| Макс. диаметр обработки над станиной | Φ360 мм | Φ400 мм | Φ500 мм | Φ600 мм |
| Макс. диаметр обработки над суппортом | Φ180 мм | Φ200 мм | Φ275 мм | Φ380 мм |
| Макс. длина обработки | 750/1000/1500 мм | то же | 500/1000/1500/2000/3000 мм | 750/1000/1500/2000/3000 мм |
| Ход по осям X/Z | X: 240 Z: 750/1000/1500 | то же | X: 300 Z: 750/1000/1500/2000 | X: 300 Z: 750/1000/1500/2000 |
| Тип главного привода | нет | нет | 3-ступ. коробка | 3-ступ. коробка |
| Число скоростей шпинделя | бесступенчато | бесступенчато | бесступенчато | бесступенчато |
| Диапазон оборотов шпинделя | 50–2000 об/мин | то же | 50–500/300–1100/600–1800 | то же |
| Тип шпиндельного носка | A2-6 | A2-6 | A2-8 | A2-8 |
| Диаметр проходного отверстия шпинделя | 52 мм | 52 мм | 82/105 мм | 82/105/130 мм |
| Конус шпинделя | MT5 | MT5 | MT6 | MT6 |
| Мощность двигателя шпинделя | 5.5 кВт | 5.5 кВт | 7.5 кВт | 7.5/11 кВт |
| Размер патрона | 200 мм | 200 мм | 250 мм | 250 / 315 мм |
| Размеры ШВП | 2006 / 4008 | то же | 2506 / 4008 | то же |
| Крутящий момент приводов по X/Z | 4/6 Н·м | то же | 5.5/7.5 Н·м | то же |
| Скорость быстрого перемещения по X/Z | X:6 Z:8 м/мин | то же | X:6 Z:8 м/мин | то же |
| Повторяемость позиционирования по X/Z | ±0.005 мм | то же | ±0.005 мм | то же |
| Точность обработки | IT6–IT7 | то же | IT6–IT7 | то же |
| Шероховатость поверхности | Ra 6.6 | то же | Ra 6.6 | то же |
| Диаметр пиноли задней бабки | 60 мм | 60 мм | 65 мм | 65 мм |
| Ход пиноли задней бабки | 130 мм | то же | 130 мм | то же |
| Конус пиноли задней бабки | MT4 | то же | MT5 | MT5 |
| Тип резцедержателя | Электр. 4-поз. | то же | то же | то же |
| Размеры инструмента | 20×20 мм | то же | 25×25 мм | то же |
| Тип направляющих | Плоские + V | то же | то же | то же |
| Габариты (Д×Ш×В) | 2150/2400/2900×1500×1650 | 2500×1500×1650 | 2700×1500×1690 | 2950×3610×1820 |
| Масса оборудования (приблизительно) | 1800 кг | 1800 кг | 2500 кг | 3150 кг |
