Промышленные актуаторы

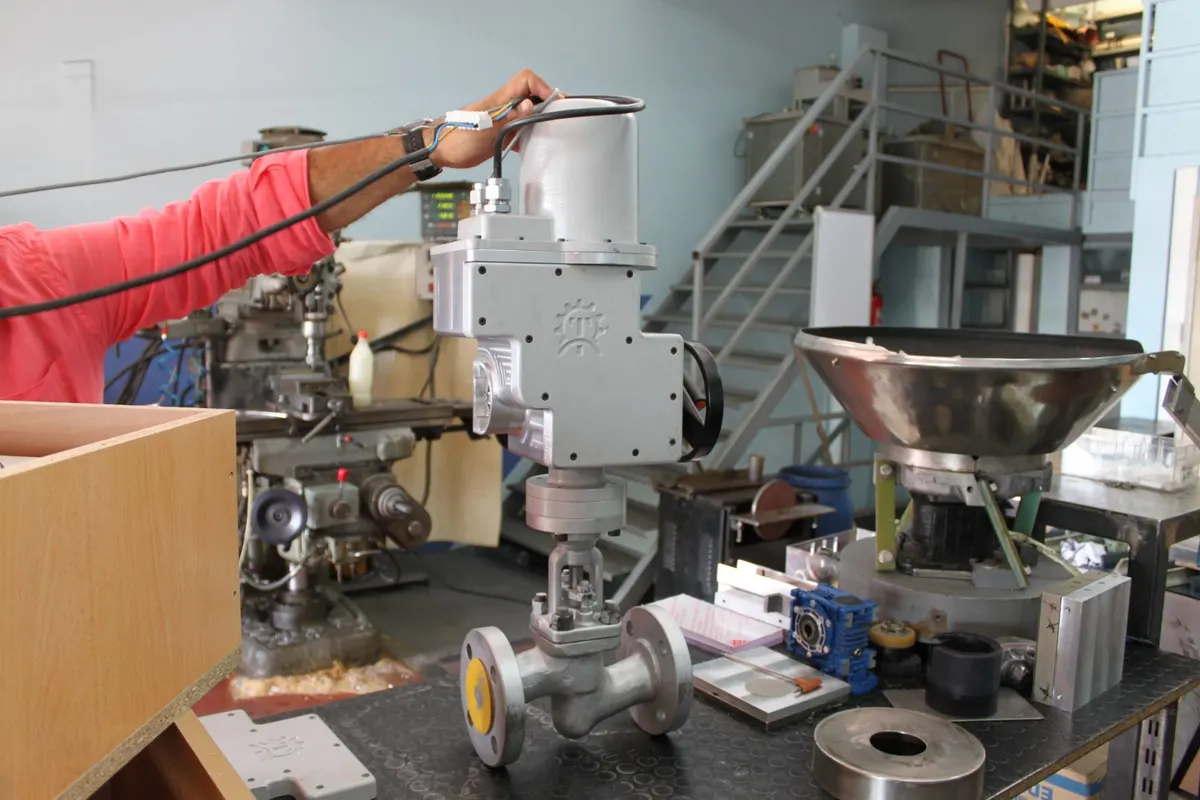

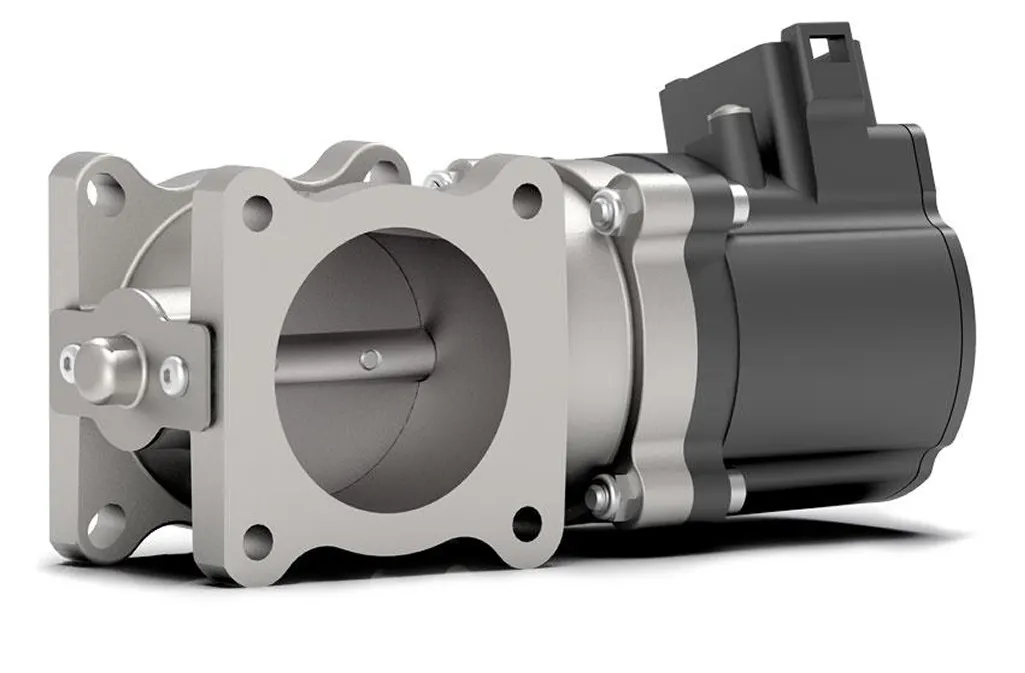

- TEOMEx 30-Внешний вид
- Ключевые особенности:
✔ Алюминиевый корпус ✔ Высокая точность ✔ Взрывозащита Ex d ✔ Долговечность

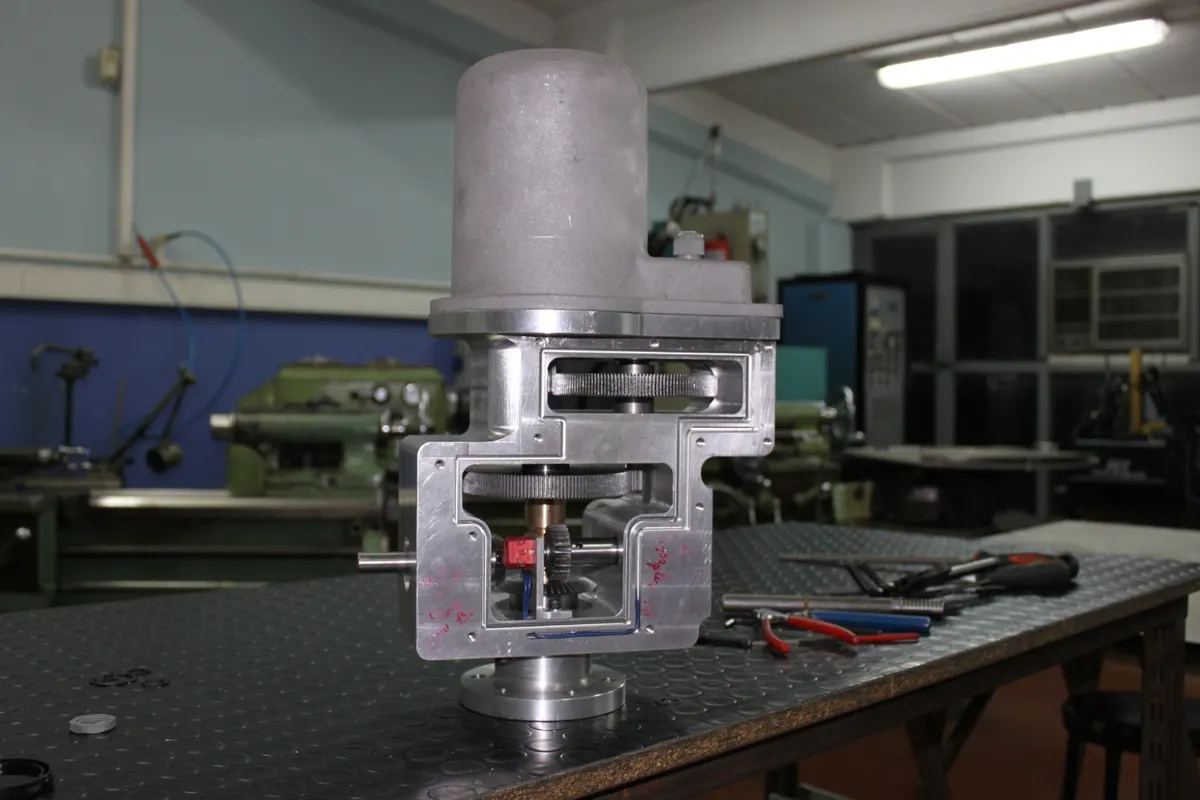

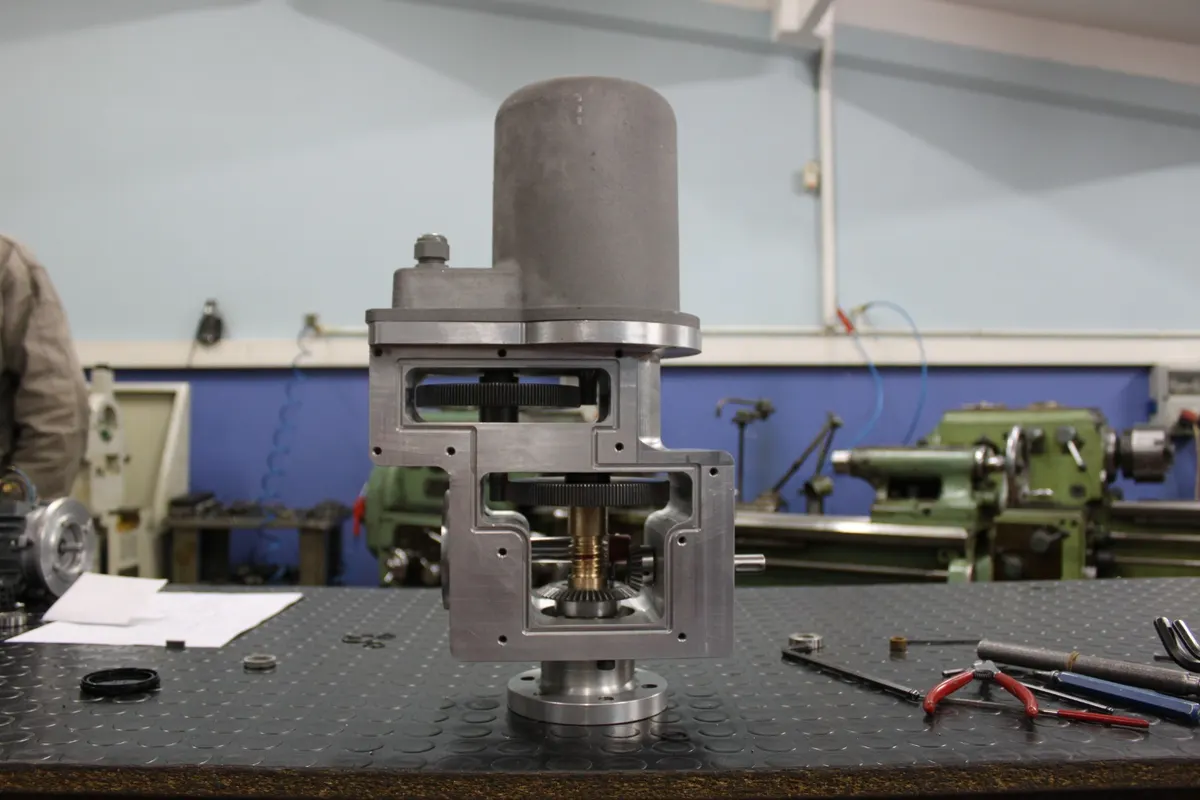

- TEOMEx 30-разрез
- Область применения:
**◉**Нефтегазовая промышленность **◉**Химическая промышленность ◉ Энергетика Общие параметры:
| Тип | Модель | Защита |
|---|---|---|
| Многооборотный электропривод | TEOMEx 30 | Ex-proof (взрывозащита) |
Материалы: Корпус: Алюминиевый сплав, литой Валы и шестерни: Высокопрочная сталь
Маркировка ATEX: || 2G Ex d ||A T4 Gb
| Категория | Группа | Тип защиты | Темп. класс |
|---|---|---|---|
| || | 2G | Ex d | T4 |
◉Сертификация Оборудование сертифицировано в соответствии с директивой 94/9/ECи международными стандартами безопасности для использования в потенциально взрывоопасных атмосферах

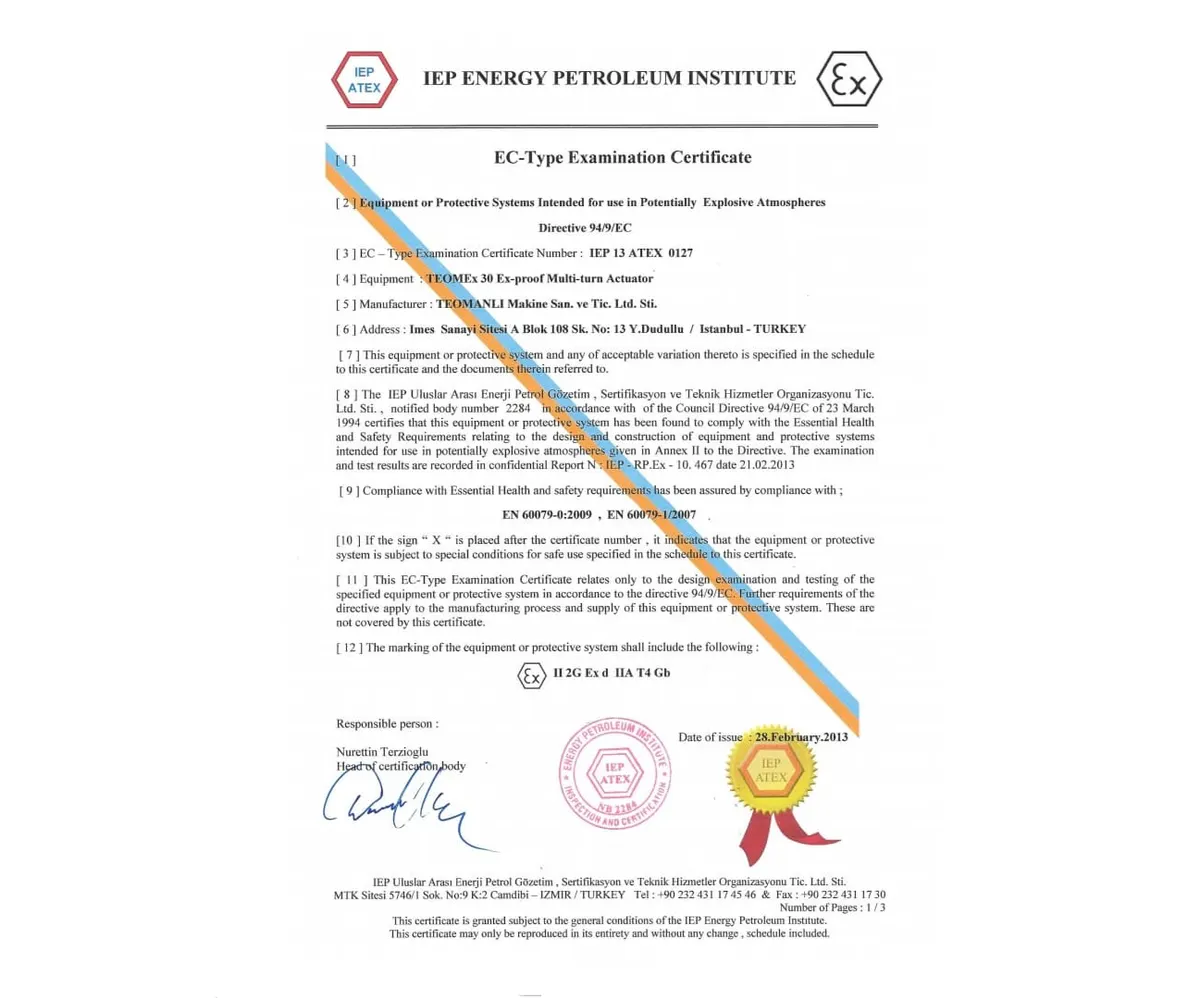

Сертификация ATEX EC-Type Examination Certificate
- Информация о сертификате
- Орган сертификации: IEP Energy Petroleum Institute
- Оборудование: TEOMEx 30 Ex-proof Multi-turn Actuator
- Номер сертификата IEP 13 ATEX 0127
- Дата выдачи: 28 February 2013
- Стандарты соответствия
✔ Общие требования: EN 60079-0:2009 ✔ Взрывонепроницаемая оболочка “d”: EN 60079-1:2007

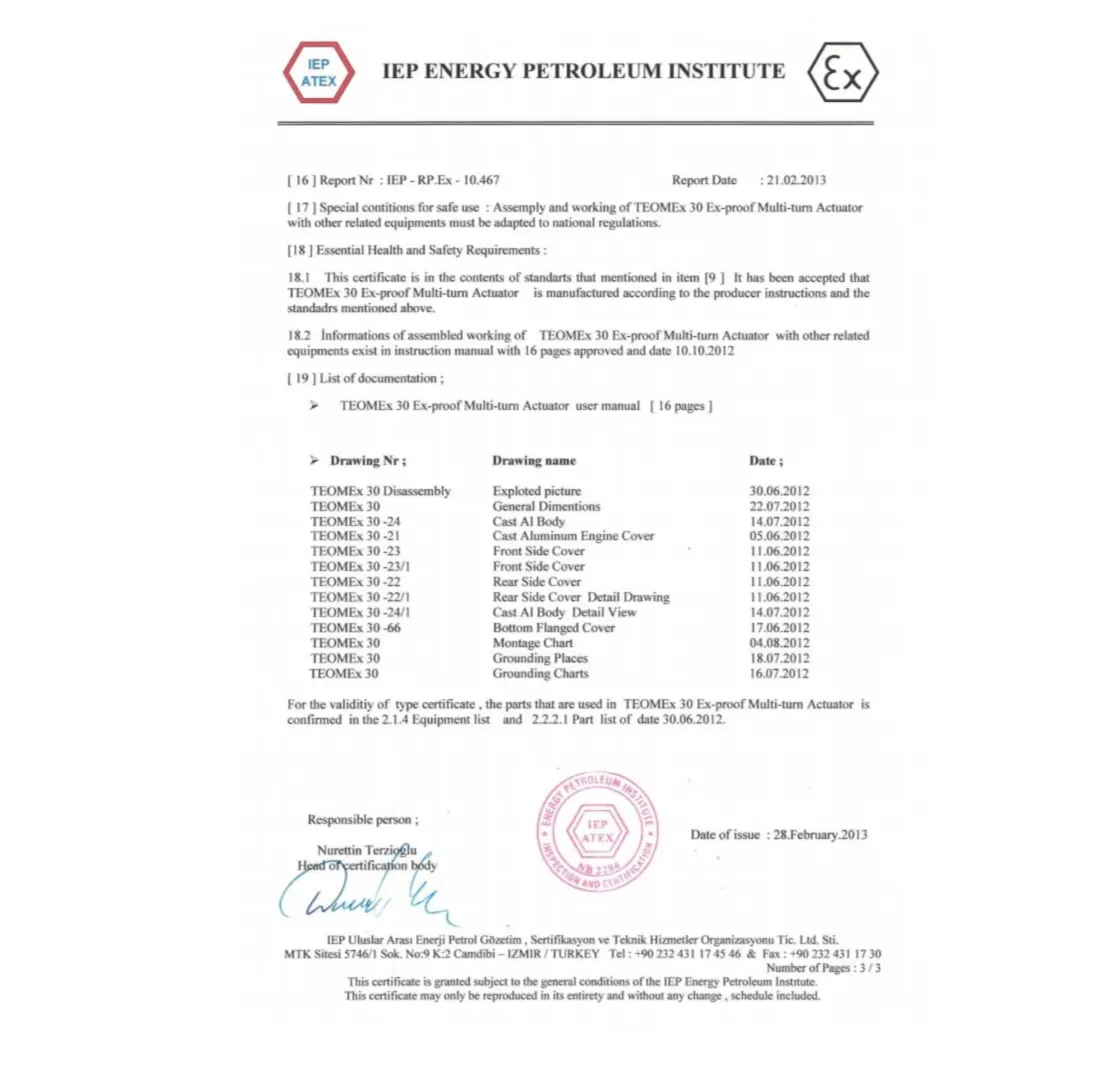

Документация и стандарты Приложение к сертификату
Комплект документации **Руководство пользователя:**16 страниц, дата 10.10.2012 **Технические чертежи:**Все компоненты и узлы **Спецификации:**Перечень деталей и материалов Примеры чертежей ◉ TEOMEx 30-21Engine Cover ◉ TEOMEx 30-22Rear Side Cover ◉ TEOMEx 30-23Front Side Cover ◉ TEOMEx 30-24Cast AI Body
Производственные мощности Производственный процесс
Этапы производства **1) Литейное производство-**Изготовление корпусов и деталей **2) Механическая обработка-**Точная обработка на станках ЧПУ **3) Сборка-**Монтаж всех компонентов **4) Тестирование-**Контроль качества и испытания Контроль качества ✔ Входной контроль ✔ Промежуточный контроль ✔ Выходной контроль ✔ Испытания
Команда профессионалов: Квалифицированные инженеры и технологи с многолетним опытом в металлургии и машиностроении обеспечивают высочайшее качество продукции.
Литейные актуаторы
Литейные актуаторы специально разработаны для работы в условиях литейного производства, где оборудование подвергается воздействию высоких температур, пыли, брызг расплавленного металла и агрессивных сред. Корпус выполнен из высокопрочного алюминиевого сплава методом литья под давлением, что обеспечивает оптимальное соотношение прочности веса.
- Термостойкость: Рабочая температура от -40**°С до +150°**С. Защита от теплового излучения печей.
- Защита корпуса: Степень защиты IP65-IP67. Пыленепроницаемость и влагозащита.
- Материалы: Литой алюминиевый корпус AISi10Mg. Нержавеющий вал и крепления.
- Обслуживание: Модульная конструкция для быстрой замены компонентов.
Технические параметры:
| Момент | Время срабатывания | Напряжение | Применение |
|---|---|---|---|
| 50-500 Hm | 15-60 сек | 220B/380B | Литейные заводы |
Регулируемые актуаторы
Регулируемые (модулируемые) актуаторы Позволяют устанавливать арматуру в любое промежуточное положение в диапазоне 0-100%, обеспечивая точное управление расходом среды. Идеальны для процессов, требующих плавного регулирования: дросселирование потока,дозирование компонентов, поддержание заданных параметров параметров технологического процесса.
- Точность позиционирования
- ±0.5%
- Диапазон регулирования
- 0-100%
- Промежуточные положения
- ∞
Области применений
- Дросселирование потока жидкостей и газов
- Поддержание давления в системах
- Управление уровнем в резервуарах
- Точное дозирование химических реагентов
- Регулирование температуры в теплообменниках
- Плавный пуск и остановка систем
| Тип управления | Входной сигнал | Скорость | Момент | Повторяемость |
|---|---|---|---|---|
| Модулирующий | 4-20mA / 0-10V | Регулируемая | 20-1000 Hm | ±0.2% |
Актуаторы 380B-Промышленная мощь
- Актуаторы с питанием 380В
- Предназначены для работы в стандартных промышленных трехфазных сетях. Обеспечивают высокую мощность и надежность в непрерывном режиме эксплуатации.
Идеальны для крупных промышленных объектов: электростанций, нефтеперерабатывающих заводов, металлургических комбинатов, систем водоснабжения и водоотведения.
Высокая мощность Мощность двигателя до 5 кВт. Момент до 1000 Hm для управления крупной арматурой Непрерывная работа Режим работы S1 (непрерывный). Надежность 27/7 без перегрева Совместимость Стандартное промышленное напряжение. Совместимость с существующими сетями Защита Защита IP65-IP67. Защита от перегрузки и короткого замыкания
| Напряжение питания | Частота | Мощность | Момент | Степень защиты |
|---|---|---|---|---|
| 3х380B AC | 50/60 Гц | 0.37-5.5 кВт | 100-1000 Hм | IP65 / IP67 |
Актуаторы с обратной связью 4-20 mA
- Актуаторы с аналоговой обратной связью
- Передают информацию о текущем положении выходного вала в виде стандартного сигнала 4-20 mA. Это позволяет интегрировать оборудование в системы автоматизации и осуществлять удаленный мониторинг.
Сигнал 4-20 mA является промышленным стандартом, обеспечивающим помехоустойчивую передачу данных на большие расстояния без потери точности.
Мониторинг положения Передача текущего положения на контроллер в реальном времени Удаленный доступ Контроль состояния из центрального диспетчерского пункта Интеграция с АСУ ТП Совместимость с любыми системами автоматизации и диспетчеризации Диагностика Автоматическое обнаружение неисправностей и отклонений
| Сигнал обратной связи | Точность измерения | Гальваническая развязка | Нагрузка | Дополнительно |
|---|---|---|---|---|
| 4-20 mA | ±1% | Да | <500 Om | LCD дисплей |
Актуаторы с улучшенной геометрией
- Актуаторы нового поколения
- С оптимизированной геометрией корпуса и внутренних узлов. Инженерные инновации обеспечивают компактность, повышенную эффективность и увеличенный ресурс работы.
Переработанная кинематическая схема снижает трение и износ компонентов, увеличивая межсервисный интервал и снижая эксплуатационные расходы.
Компактность Уменьшение габаритов на 20% при сохранении мощности Кинематика Снижение трения на 30%. Увеличение ресурса механизма Теплоотдача Оптимизированные каналы охлаждения. Снижение температуры на 15% Модульность Быстрая замена компонентов без демонтажа всего привода
- Ключевые преимущества
- Ресурс работы
- +40%
- Энергопотребление
- -25%
- Обслуживание
- -50%
| Снижение габаритов | Улучшение теплоотдачи | Снижение трения | Увеличение ресурса | Сервисный интервал |
|---|---|---|---|---|
| 20% | 15% | 30% | 40% | 10000 циклов |
Сводная таблица характеристик:
| Параметр | Литейные | Регулируемые | 380В | 4-20mA FB | Новое поколение |
|---|---|---|---|---|---|
| Напряжение питания | 220В / 380В | 220В / 380В | 3×380В | 220В / 380В | 220В / 380В |
| Момент | 50-500 Нм | 20-1000 Нм | 100-1000 Нм | 50-500 Нм | 50-800 Нм |
| Время срабатывания | 15-60 сек | Регулируемое | 10-120 сек | 15-60 сек | 10-90 сек |
| Степень защиты | IP65-IP67 | IP65 | IP65-IP67 | IP65 | IP67 |
| Обратная связь | Опционально | Опционально | Опционально | 4-20 mA | 4-20 mA |
| Температурный диапазон | -40°C…+150°C | -20°C…+80°C | -20°C…+60°C | -20°C…+80°C | -30°C…+100°C |
| Тип управления | On/Off | Модулирующий | On/Off | On/Off | On/Off / Модулирующий |
| Применение | Литейные заводы | Регулирование потока | Крупные объекты | АСУ ТП | Универсальное |

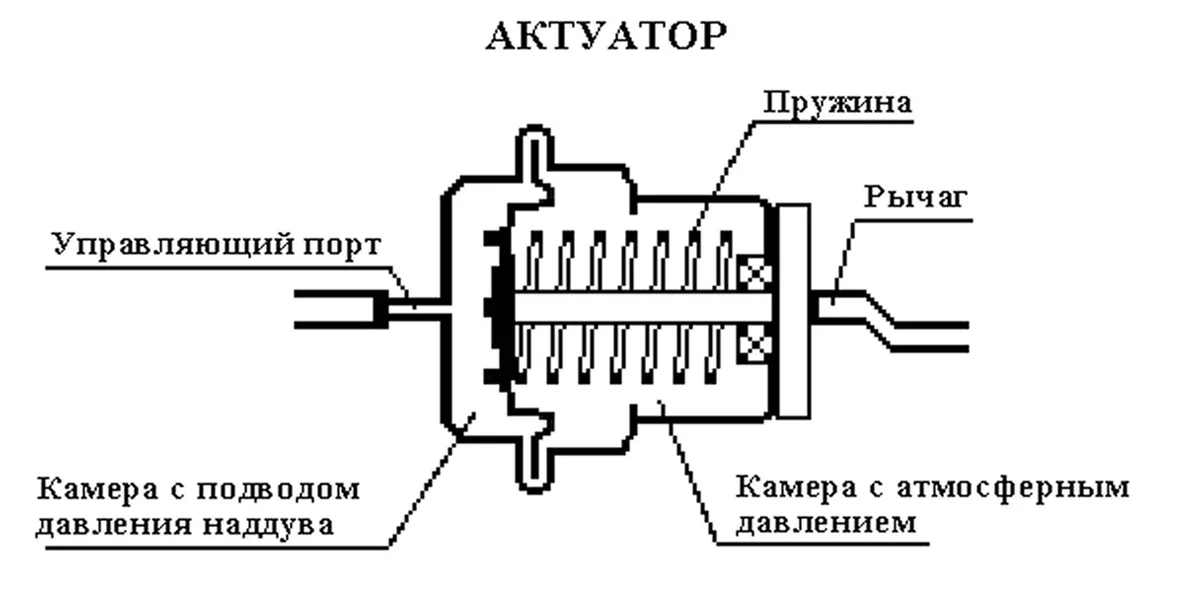

Актуаторы Актуатор – устройство, преобразующее энергию (электрическую, пневматическую, гидравлическую) в механическое движение для управления арматурой (клапанами, заслонками, кранами):
Основные функции:
- Автоматизация процессов – замена ручного управления на дистанционное или программное.
- Точное регулирование – контроль параметров (давление, расход, температура) в реальном времени.
- Аварийное отключение – быстрое перекрытие потока при утечках или авариях.
- Интеграция с АСУ ТП – работа в составе SCADA-систем. Применение:
- Нефтегазовая промышленность: управление задвижками на трубопроводах, газлифтных системах.
- Водоснабжение и канализация: регулирование подачи воды.
- Энергетика: контроль пара и теплоносителей на ТЭЦ.
- Химическая промышленность: дозирование агрессивных сред.
- Пищевая промышленность: гигиеничные решения для жидкостей и пастообразных продуктов.
Как работает: - Получает сигнал от датчика или контроллера (например, “открыть клапан на 50%”).
- Преобразует энергию в движение (вращение вала или линейное перемещение).
- Передает усилие на арматуру (шаровой кран, заслонку и т.д.).
- Фиксирует положение с помощью датчиков обратной связи. Примеры использования:
- На газопроводе: Электрический актуатор Rotork плавно регулирует подачу газа в зависимости от давления в трубе.
- На нефтяной скважине: Пневматический актуатор Festo аварийно перекрывает выкидную линию при утечке.
- На ТЭЦ: Гидравлический актуатор Parker управляет паровой заслонкой котла. Основные типы актуаторов и их преимущества:
| Тип | Принцип работы | Преимущества | Недостатки | Пример применения | Лучшие бренды |
|---|---|---|---|---|---|

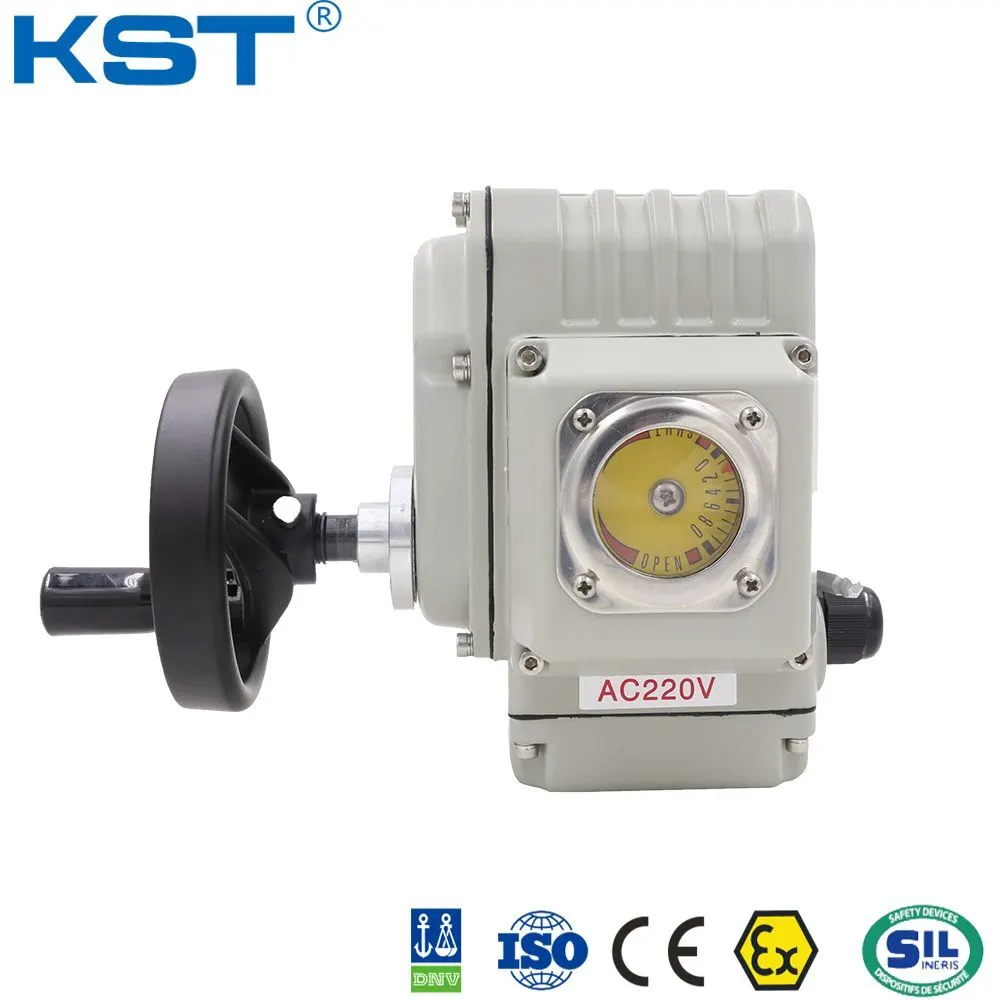

| Электрические | Электродвигатель + редуктор | Высокая точность позиционирования. Простота интеграции в АСУ ТП. Не требует дополнительных систем (воздух/гидравлика) | Чувствительность к перегрузкам. Ограниченная скорость на больших размерах | Нефтегаз, точное регулирование, водоканалы | Emerson, Rotork, AUMA |

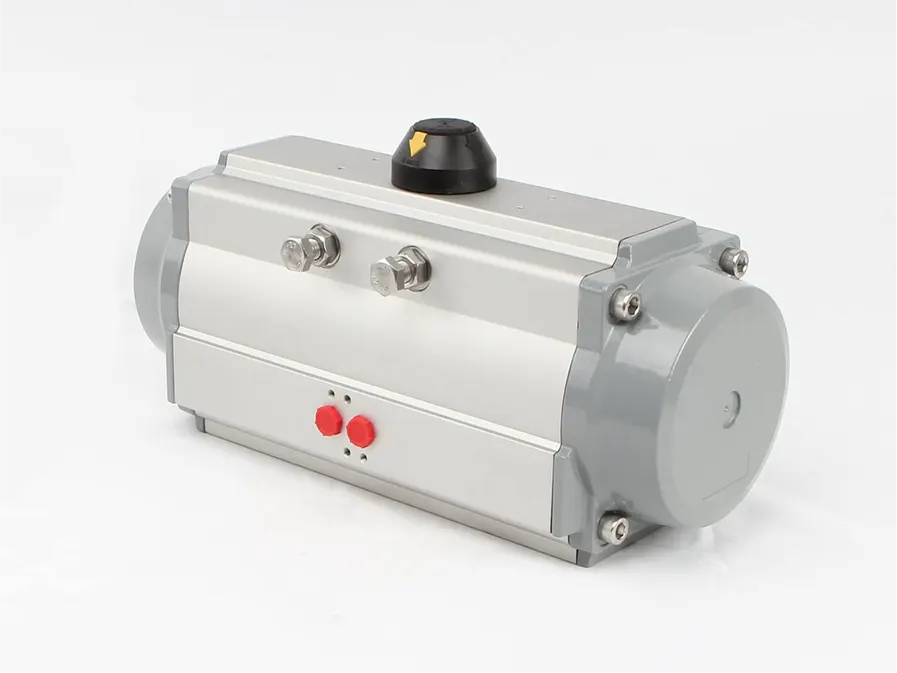

| Пневматические | Энергия сжатого воздуха | Быстрое срабатывание. Взрывобезопасность. Высокий ресурс | Требуется компрессорная станция. Меньшая точность | Промышленные линии, пищевая промышленность. | Festo, SMC, Беркут |

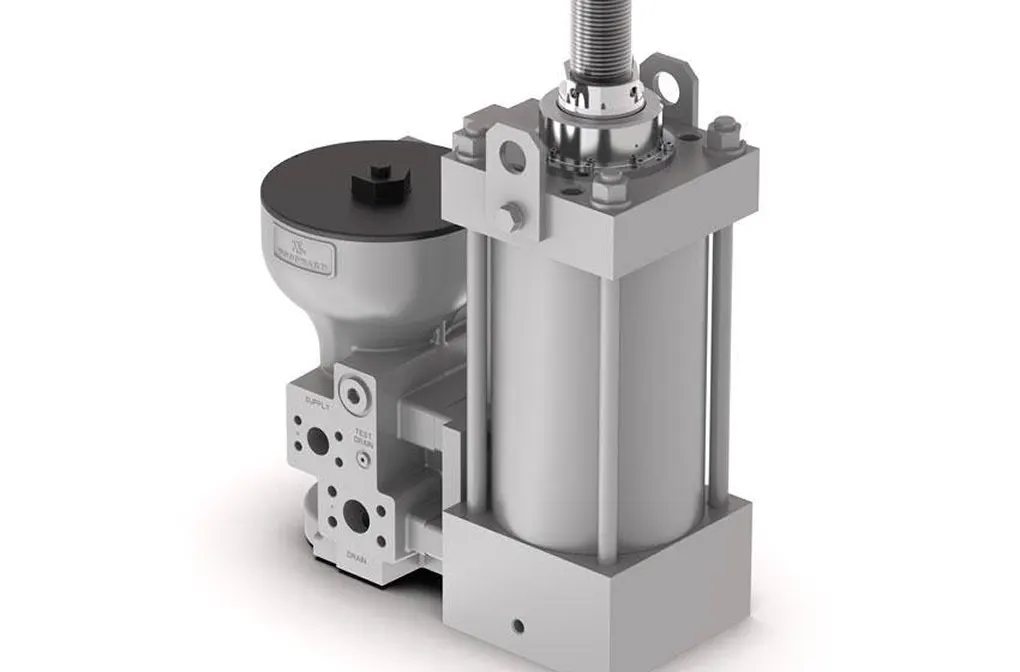

| Гидравлические | Давление жидкости | Огромное усилие при компактных размерах. Плавность хода | Сложность обслуживания. Риск утечек | ТЭЦ, высоконапорные системы, тяжелая промышленность | Parker, Bosch Rexroth |
Основные типы актуаторов и диапазон цен:
| Тип | Погрешность | Скорость | Момент | Взрывозащита | Зависимость | Цена тг |
|---|---|---|---|---|---|---|
| Электрические | ±0.1% | 10-60сек/90° | До 5000 Нм | Ex d/e (сложнее) | Высокая | 1 350 000- 13 500 000 |
| Пневматические | ±1% | 1-5сек/90° | До 30000 Нм | Ex ia (проще) | Низкая | 360 000- 4 500 000 |
| Гидравлические | ±0,5% | 0.1-2сек/ 90° | До 100000 Нм | Ex d | Очень высокая | 2 250 000- 22 500 000 |
Сравнение цен по брендам
| Бренд | Тип | Страна | Цена (₸, DN100) | Гарантия |
|---|---|---|---|---|
| Emerson | Электрический | США | 8 100 000 – 12 600 000 | 3 года |
| Rotork | Электрический | Великобритания | 7 200 000 – 11 700 000 | 3 года |
| AUMA | Электрический | Германия | 6 300 000 – 10 800 000 | 2 года |
| Беркут | Пневматический | Россия | 1 800 000 – 3 600 000 | 1,5 года |
| НЗА | Электрический | Россия | 2 300 000 – 4 500 000 | 1 год |
| SMC | Пневматический | Япония | 2 700 000 – 5 400 000 | 2 года |
| SAC (Китай) | Электрический | Китай | 1 800 000 – 3 600 000 | 1 год |
| Дополнительные расходы: Монтаж и наладка: +15–25% от стоимости актуатора.Взрывозащита (ATEX): +20–30% (для нефтегазовой отрасли).Срочная поставка: +10–15%.Обслуживание: 100 000 – 500 000 ₸/год | | Дополнительные расходы:
- Монтаж и наладка: +15–25% от стоимости актуатора.
- Взрывозащита (ATEX): +20–30% (для нефтегазовой отрасли).
- Срочная поставка: +10–15%.
- Обслуживание: 100 000 – 500 000 ₸/год
Кто поставляет актуаторы в Казахстан? Международные бренды (официальные дистрибьюторы)
| Бренд | Тип | Дистрибьютор в РК | Контакты |
|---|---|---|---|
| Emerson | Электрические, пневматические | ТОО “КазАвтоматика” | Алматы, Астана |
| Rotork | Электрические, гидравлические | ТОО “ТехноСервис KZ” | Атырау, Актау |
| AUMA | Электрический | ТОО “ЭнергоКомплект” | Астана, Шымкент |
| Siemens | Электрические, интеллектуальные | ТОО “Сименс Казахстан” | Алматы |
Российские производители
| Бренд | Поставщик в РК | Преимущества | Срок поставки |
|---|---|---|---|
| Беркут | ТОО “КазПрибор” | Низкая цена, ремонтопригодность | 3–4 недели |
| НЗА | ТОО “ПромАвтоматика” | Адаптация под климат РК | 2–3 недели |
